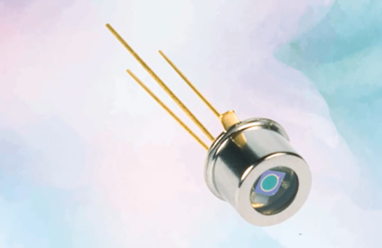

光电二级管（PD）又称光敏二极管，它和普通二极管一样，由一个PN结组成，也具有单向导通行，在电路中主要将光信号转换为电信号；
光电二极管特性

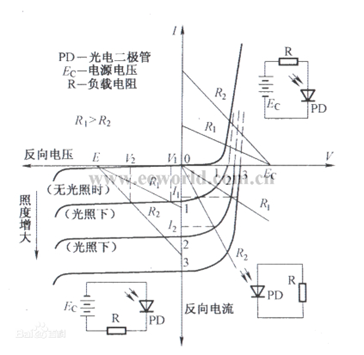

光电二极管IV特性曲线：
§ 从图中可以看到，光电二极管的IV特性曲线和二极管特性曲线类似，都是正向导通，反向截止，但与普通二极管的区别在于其电流会随光照强度E的变化而变化。根据其线性度的好坏，为了表征光照强度E，我们一般都让光电二极管工作在反向偏置区，也就是光导区，这里也就会涉及到几个关键指标，具体如下所示：
1.暗电流：简单来说，就是光电二极管在未接受光照时，通过光电二极管的电流，按照我个人的理解，可以理解为传感器本身的底噪，在计算光电流时，需要减掉暗电流值，才能得到准确的数值，所以暗电流的准确测量对我们使用光电二级管来说，显得极其重要；
2.光电流：即光电二极管通过光照所产生的电流；
3.响应度：光电二极管的响应度可以定义为给定波长下，产生的光电流(IPD)和入射光功率(P)之比
· 光电二极管的相关测试
前面讲了那么多。现在直奔主题了，那光电二极管该如何测试呢，这边我来介绍几款神器：

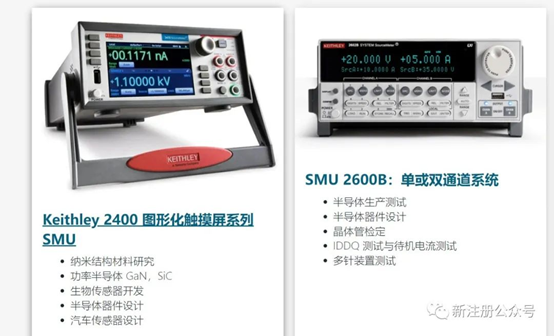

1.Keithley 24&26系列SMU
大家在上面的讲解都知道，暗电流的测试对于光电二极管的应用极其重要，如果无法准确测量暗电流值，那么光照是否产生就无法判断，传感器对于光照强度的灵敏度就会很差
使用以上设备具备以下几个特点：
a. 无需外置偏压源，本身SMU就具备输出电压测试电流的能力，还记得要让光电二极管工作在反向偏压区吗？一台仪器就能搞定~
b. 超高电流测试能力，分辨率最高可达0.1fA，精度最高可达120fA级别；
c. 可选配上位机软件，一键保存IV图像和数据，方便分析；

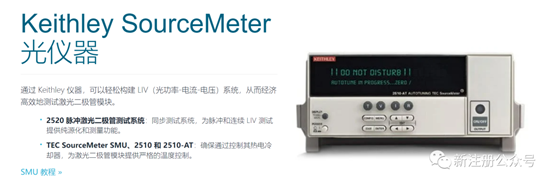

2.2510-AT温控型源表
讲到暗电流，大家还得知道暗电流的测量还逃不开温度的影响，据不完全统计，温度每增加 10 °C，暗电流几乎增加一倍，所以2510-AT自带TEC控温及PID算法，保证了测试条件下对温度的要求。
以上就是本期的分享内容啦，大家有什么关于光电器件测试的小心得，欢迎一起分享，咱们下期再会啦~
